发布时间：2021-05-18　　　　

　　1.功能简述：

　　KY系列组合式过电压保护器为我公司自主研制的专利产品，采用了先进的分级保护理论，防爆型密封结构。针对不同的电力设备采用对应的保护方案，所以适用范围比较广，主要用于保护变压器、电动机、电容器、真空开关、母线等电气设备的绝缘免受过电压的损害。

　　该装置含有一项国家专利，专利号：ZL 2017 2 1332559.X

　　2.技术特点：

　　对于不同的设备采用相应的结构，保护的针对性好；

　　采用先进的分级保护理论；

　　融合了无间隙结构和串间隙结构的优点；

　　ZnO电阻的非线性特性得到充分发挥；

　　保护器的残压比大大降低，从而扩大保护裕度，实现对弱绝缘设备的保护；

　　降低了ZnO电阻的荷电率，提高保护器的安全可靠性；

　　消除了串联放电间隙造成的不稳定和不可靠因素。

　　实现了保护的全面性、可靠性与安全性的良好统一。

　　3.型号说明：

　　产品系列： 科越电气产品设计序列号

　　保护对象： A 电机型：适合各种电机的过电压保护

　　B 电站型：适合各种变压器、开关、母线的过电压保护

　　C电容器型：适合各种电容器的过电压保护

　　D 低压类：适合各种低压电器的过电压保护

　　O 电机中性点保护器

　　系统额定电压：安装过电压保护器的系统额定电压

　　附加功能：J-计数器

　　如：KY-A/10.5-J为组合式分级保护过电压保护器，保护电动机用，系统额定电压10.5kV，带计数器。

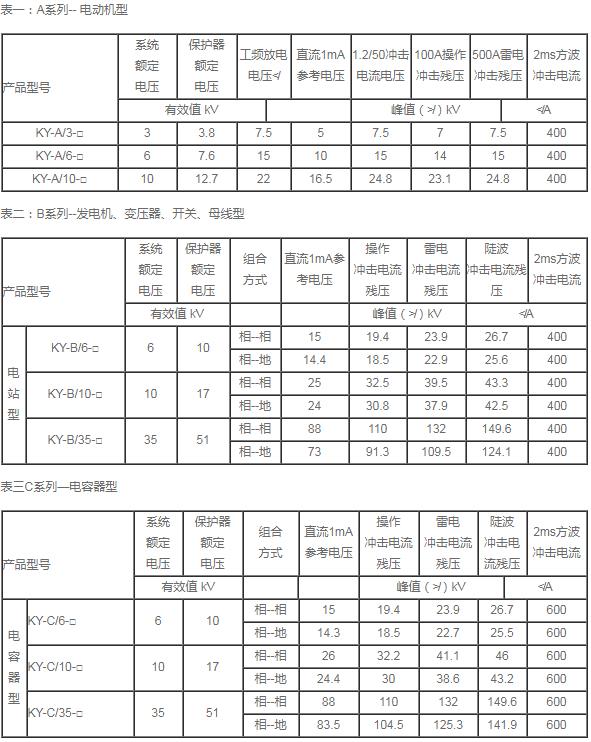

　　4.技术参数：

　　5.外形尺寸：

　　10KV及以下电压等级组合式保护器外型安装尺寸：

　　KY系列组合式过电压保护器采用全密封结构，出线端用高压电缆引出，因此无须考虑相间距离和对地距离。保护器体积小，可直接安装在开关柜内，具体尺寸如图所示。

　　2.35KV组合式过电压保护器外型及安装尺寸：

　　6、 使用环境

　　6.1 环境温度：-40℃～+60℃。

　　6.2 海拔高度：小于2000m。

　　6.3 额定频率：48Hz～62Hz。

　　6.4 周围不得有腐蚀性烟气、蒸汽、灰尘、盐雾等污染。

　　7、 定货须知

　　7.1 用户应根据被保护设备的性质，参照本说明书提供的型号说明，确定所订产品型号；也可以将被保护设备的技术参数提供给我公司，由我公司代为选择。

　　7.2 应提供所需连接电缆的长度。

　　7.3 如果为特定产品，请事先说明，并提供所要求的技术条件。

　　7.4 如果需要额外附件或备件，请在定货时注明数量及种类。

　　7.5 产品自发货之日起，两年内因质量问题发生损坏，我公司负责修理或更换。
