发布时间：2021-06-22　　　　

　　一、 功能简述

　　当电网发生雷击、操作、谐振、弧光接地等故障时，就会产生电压突变，当电压上升超过用电设备的绝缘承受能力时，就会对用电设备的绝缘造成损坏，影响企业的正常生产。为了尽可能地缩短过电压的持续时间，降低过电压的波头陡度，防止事故扩大，要求在用电设备绝缘允许的情况下，尽快地将系统过电压的能量衰灭到零。

　　但是，过电压产生的原因多种多样，目前尚无针对这些过电压的完整的保护方案，从而产生电缆放炮、电动机绝缘击穿、避雷器爆炸和电压互感器烧毁等事故。此类事故发生的原因，除了与系统中安装的过电压保护装置的性能有关外，系统本身的复杂性对电压装置的选择有着重要的影响，对于不同的系统，选择过电压保护时需考虑系统输电线路的类型，输配电线路的网络结构，负载的性质和系统的接地方式等等。

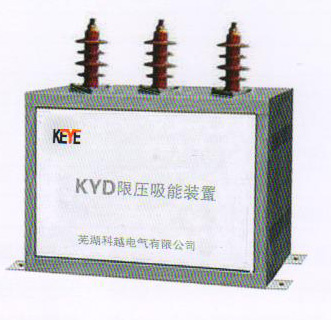

　　针对如此复杂的系统，难以孤立的使用某种或某几种过电压保护装置来全面抑制各种类型的系统过电压，而且不同厂家生产的过电压保护产品，因保护特性不能相互匹配，而无法彻底有效的抑制系统过电压，消除过电压能量。针对目前中压系统过电压防治的现状，我公司研制生产了供电系统限压吸能器，简称KYD，该装置能够消除系统中过电压保护元件及装置的保护死区，优化系统过电压的保护特性 。

　　二、 技术特点

　　1、针对弧光、谐振、操作、雷击等电网电压突变的异常工况，将保护手段上升到能量抑制的高度；

　　2、KYD限压吸能装置对过电压的抑制时间是理想抑制时间的20/19倍，是最为接近理想抑制的抑制方式；

　　3、单位体积能容量大，可做到300J/cm3。

　　4、保护性能好，残压比仅为1.5，聚能抑制时系统电压几乎被限制在一个定值，不随电流的变化而变化，十分接近理想抑制。

　　5、泄漏电流小于30uA，漏电流愈小，在正常工况下耗散的功率愈小，装置的老化愈 KYD 限压吸能装置慢，性能愈好。

　　6、老化寿命长，荷电率不大于0.75。

　　7、可以替代金属氧化物避雷器、组合式过电压保护器、阻容吸收器等过电压保护装置

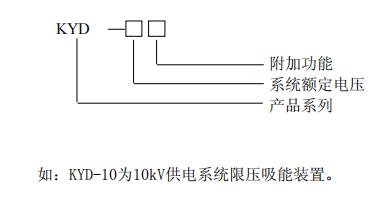

　　三、 型号说明

　　四、 技术参数

　　1、额定电压：3kV、6kV、10kV、35kV

　　2、额定频率：50Hz

　　3、荷电率：不大于0.75

　　4、残压比：不大于1.5

　　5、泄漏电流：小于30uA

　　6、使用能量：0.3、0.6、1.0、2.5MJ

　　7、标称能量：0.6、1.2、2.0、5.0MJ

　　五、 外形及尺寸

　　1、6kV、10kV 限压吸能装置：

　　外形尺寸：长×宽×高（mm）

　　410×250×300

　　安装尺寸：长×宽（mm）

　　390×125

　　六、 使用环境

　　6.1 环境温度：-40℃～+60℃。

　　6.2 海拔高度：小于 2000m，高原型请在订货时说明。

　　6.3 额定频率：48Hz～62Hz。

　　6.4 周围不得有腐蚀性烟气、蒸汽、灰尘、盐雾等污染。

　　七、 定货须知

　　7.1 用户应根据被保护设备的性质，参照本说明书提供的型号说明，确定所订产品型号；也可以将被保护设备的技术参数提供给我公司，由我公司代为选择。

　　7.2 如果为特定产品，请事先说明，并提供所要求的技术条件。

　　7.3 如果需要额外附件或备件，请在定货时注明数量及种类。

　　7.4 产品自发货之日起，两年内因质量问题发生损坏，我公司负责修理或更换。
