发布时间：2021-05-18　　　　

　　一． 概述

　　在电力系统中电流互感器（CT）应用于一次电流的测量与控制，正常工作时电流互感器二次侧近似短路状态，输出电压很低。运行中如果二次绕组开路或一次绕组流过异常电流（如雷电流，谐振电流，电容充电电流，电机启动电流等）都会在二次侧产生数千伏甚至上万伏的过电压，这不仅给系统绝缘造成危害，还会使互感器过激而烧毁，甚至危及运行人员的生命安全。

　　我公司自行研制开发的第三代电流互感器二次开路保护器可以有效地防止因电流互感器二次开路引起的事故。保护器本体设置有复位按钮，可以现场复位；同时设置远程复位端子（J1、J2），延伸到后台操作场合，实现远程复位。保护输出的同时，继电器的闭合触点输出（K1、K2）可以用于自动化连锁。该系列保护器具有动作速度快，过载能力强，静态电流小，工作寿命长等特点。产品设计新颖、体积小、重量轻，使用方便灵活。

　　电流互感器二次开路保护器主要用于各种 CT 二次侧的异常过电压保护，连接于 CT 二次绕组两端，正常运行时泄漏电流极小，呈高阻状态；当 CT 二次回路开路或一次绕组出现异常过流时，二次绕组产生的电压远远高于正常运行电压，此时保护器迅速动作形成通路，保护用电设备。同时，面板显示故障部位，并有无源接点信号输出报警。故障排除后，可以现场手动复位，或后台远程复位，电路恢复后保护器重新投入正常运行状态。

　　二． 基本功能:

　　●输入阻抗大于 100MΩ，接入后不影响任何测量和保护性能；

　　●保护动作后有故障点位置显示，方便故障排除；

　　●保护动作后有接点信号输出，便于系统连接使用；

　　●保护动作后有报警声音提示，及时提醒排除故障；

　　●保护动作后复位有人工手动按钮复位和故障消失后自动复位两种，方便用户选择；

　　●采用轨道安装设计，方便安装使用。

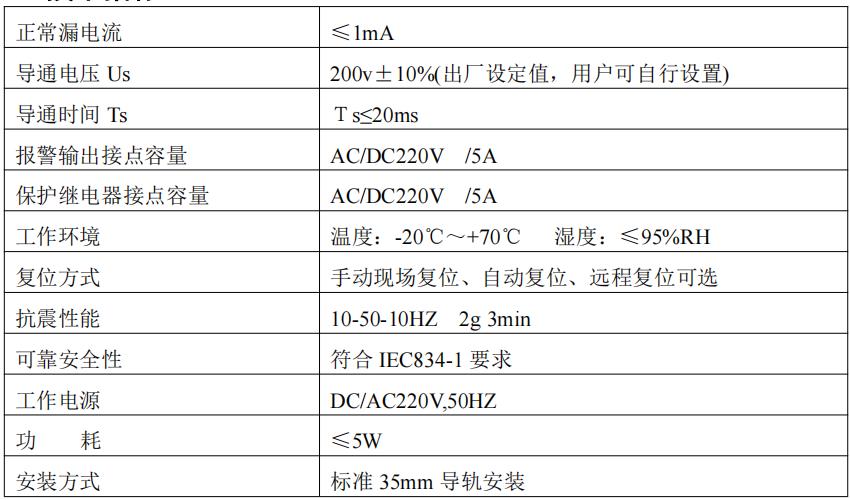

　　三． 技术指标：

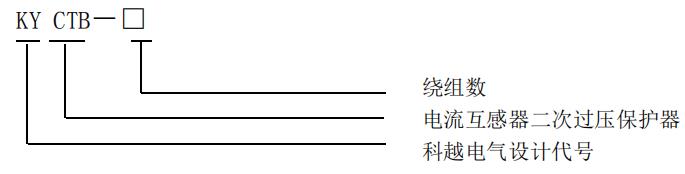

　　四． 型号说明

　　如：KYCTB-6：可以对电流互感器二次侧 6 个绕组进行过电压保护

　　五． 外形尺寸及接线端子

　　保护器安装点应尽量靠近被保护的 CT，并便于巡视。引线较长时尽量采用铠装电缆，以防断线。

　　外形尺寸及接线端子见图 1-图 5。

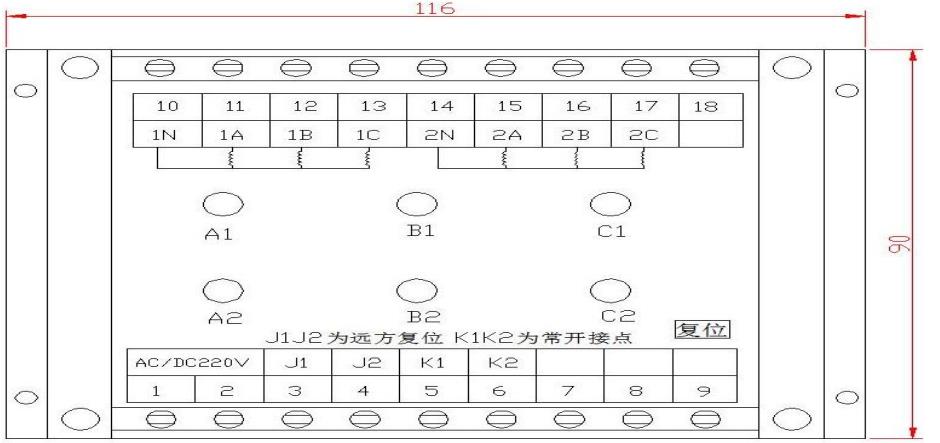

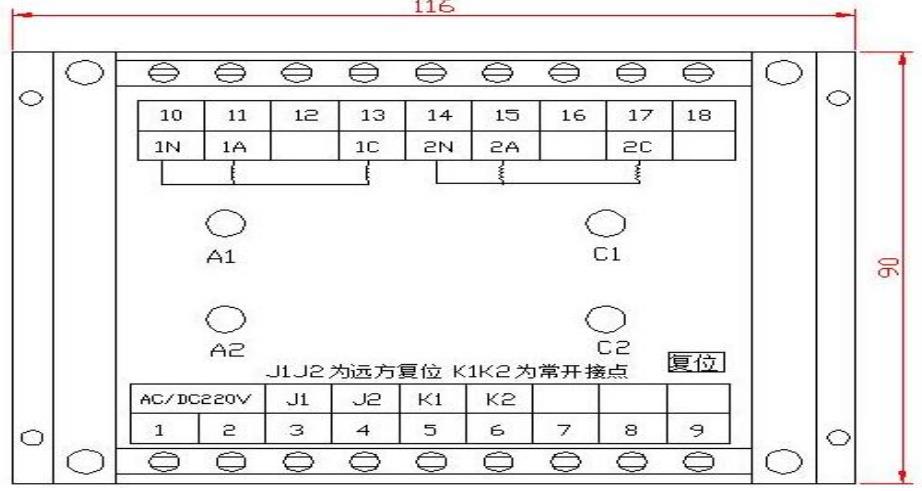

图 1:KYCTB-4 线端子

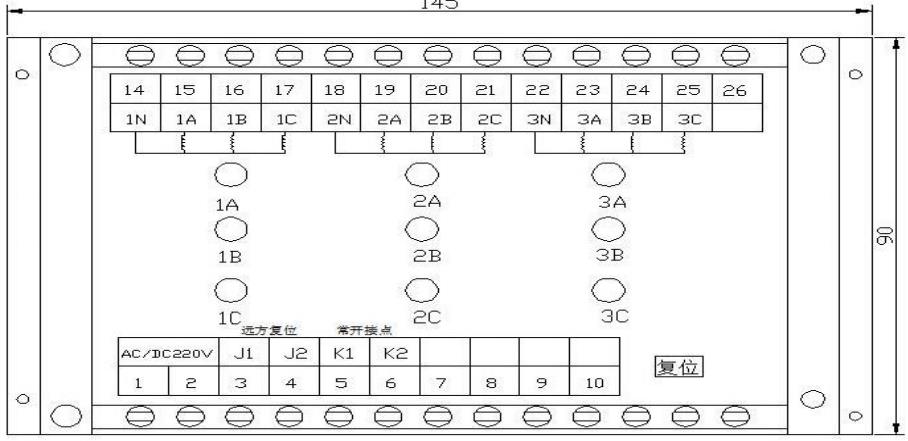

图 2:KYCTB-6 型接线端子

图 3:KYCTB-9 接线端子图

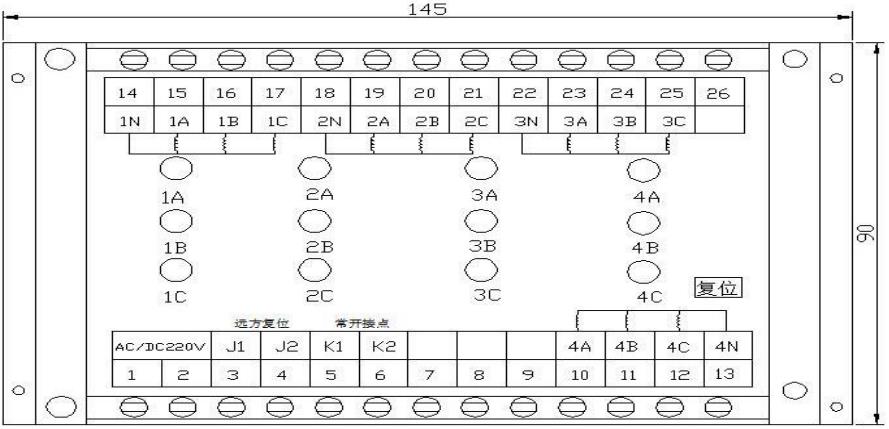

图 4:KYCTB-12 接线端子

图 5:KYCTB-15 接线端子

　　六． 现场检测

　　1.保护器使用前应进行常规检测，用万用表电阻档测试 A（或 B 或 C）与 N 两端时，其绝缘电阻值应大于几十兆欧。

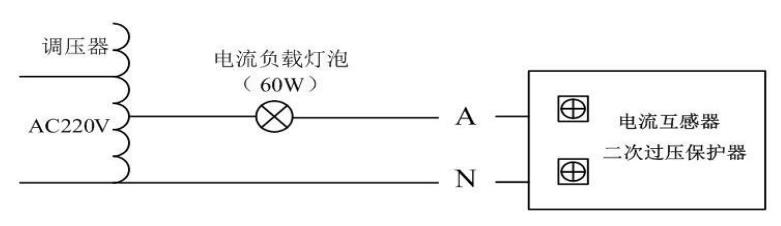

　　2.动作值测试时，用调压器将电压调至 170V±10%，模拟互感器开路电压，用灯泡模拟互感器负载，可控硅导通，灯泡亮，保护功能起作用。继电器（K1、K2）闭合，驱动报警或联动。用复位按钮或 J1、J2 清除记忆，释放可控硅和继电器。

　　K1、K2 为继电器输出接点，容量为 AC：250V/5A；DC：110V/2A

　　七． 现场安装

　　1.安装在标准的 35mm 道轨上，安装时要断开电源。

　　2.请勿将输入端 1、2 两脚间的电源接错，接入 380V 电压会使该装置损坏。被保护 CT 如有备用端子时务必短接后，再接 CT 二次保护器.

　　3.开关柜在做试验时，与 CT 二次保护器的连线均需断开。因为这时 CT 二次保护器未正常工作，有大电流或大电压通过时会烧毁该装置。

　　4.保护器安装点距被保护 CT 距离应尽量近，并便于巡视。

　　5.引线较长时尽量采用铠装电缆，以防断线 。

　　八． 维护

　　1.保护器按要求安装后不需要调整，即可自动对电网进行保护。

　　2.工作指示灯（绿灯）亮时，说明保护器工作正常；当故障灯 A、B、C（红灯）亮时，说明该绕组电流互感器故障，故障排除后将其复位，即可重复使用，动作寿命可达万次之多。

　　3.每月可巡查一次 ，每三年进行一次检测。
