　　一、 装置的主要作用

　　KYG系列智能型电压综合控制装置是本公司自主研制的高科技专利产品，简称综控柜，集PT功能、电压监控、过电压吸收、过压保护、智能消弧、电子消谐、故障选线、通讯等功能于一体，立体式保护，横向：将整个系统的电网电压作为一个整体进行控制考虑，纵向：集检测、分析、处理于一体，使系统电网处于全过程、全自动监控与保护状态，保障电网的安全可靠运行。主要用于3～66kV中压电网系统，适用于各类工矿企业、发配电系统。

　　二、 原理简介

　　KYG综控柜提供一种集限压、吸能、泄放于一体的整体保护方案，特别是针对中压供电网络的一种能够大大提高电网电压控制水平，提高电网运行可靠性的电网电压整体控制系统。综合控制系统将电力监控技术、电压变化分析技术、电压控制技术有机地结合起来，实现电网电压的综合监控与保护，改变过去电网电压的分散监控、保护方案，达到一体化保护。使电网质量控制的概念在广度和深度上得到极大的延伸，进一步拓展了监控保护的针对性和适用性，全面提升电网质量自动监控保护的综合管理水平。

　　KYG综控柜采取的技术方案是：设置限压单元、吸收单元、泄放单元，形成三级保护方案。

　　限压单元：包括高压氧化锌非线性电阻、信号输出环节及其附属设备，是整个保护方案的第一级保护，保证用电设备的安全，保证供电的可靠性。

　　吸能单元：包括高能氧化锌非线性电阻、信号输出环节。其直流1mA电压参数按照被保护母线段系统中设备的最差绝缘耐受能力设置，能量设置按照保证该母线段所有用电设备安全运行10分钟设置，该环节的主要作用是吸收供电母线上产生的过电压能量，限制过电压。是整个保护方案的第二级保护。

　　泄放单元：包括高压交流接触器、电压互感器、电流互感器等，在过电压能量超出前两级保护单元设计承受能力时，将过电压能量对地泄放。

　　KYG技术方案的保护原理是：对于系统产生的过电压分别采用限压、吸能、泄放三级保护，利用限压单元对系统产生的过电压进行限制，保证电网电压不超过用电设备的绝缘承受能力，由于其吸收能量有限，在系统中承受过电压的时间设置在20ms以内，可以限制吸收瞬时性过电压如雷电过电压、操作过电压等。当系统过电压能量超出限压单元的设计承受能力时，吸能单元起动对过电压能量进行吸收，同时保证系统电压不超过安全值。上述二级保护基本能够保证电网电压在规定的范围以内，为了实现对电网电压的极端保护，KYG还设置有能量泄放单元，当电网发生长时间过电压，通过限压单元、吸能单元的作用，过电压仍然存在，则通过本技术方案中的泄放单元将过电压的能量对地泄放，保证电网电压不对系统的用电设备、输变电设备造成危害。

　　KYG的有益效果是：综合考虑产生过电压的原因，采用综合性的保护方案，保护方案的设置是以供电系统在一定安全范围内稳定运行为目的，不改变系统的运行方式。进行三级保护设置，综合采用限压、吸能、泄放等多重保护方案，各层保护按照参数设置、时间设置、能量配合等进行逐级配合，最大限度地保障电网安全运行，同时尽量不将事故扩大化。

　　三、 技术特点：

　　Ø 智能化、综合性保护方案，解决以往多个设备才能解决的问题；

　　Ø 采用限压、吸能、泄放三重保护，保护更加可靠；

　　Ø 实现电网电压的不间断监控与限制；

　　Ø 全面保护各种原因引起的相间、相地过电压；

　　Ø 对过电压的限制无时间延迟；

　　Ø 自动区分并快速消除分频谐振、高频谐振、工频谐振；

　　Ø 无电压闪变，对系统不产生暂态过压危害；

　　Ø 快速消除弧光接地故障，正确分辨弧光接地类型；

　　Ø 可满足易燃易爆的供电网络（如煤矿、化工等行业）的特殊要求；

　　Ø 数据通讯功能，可进行远程监控或纳入ECS系统；

　　Ø 故障查询存储；

　　Ø 故障保护状态显示及输出。

　　Ø 发生间歇性接地、金属性接地、PT断线故障时，显示事故属性和相别；

　　Ø 一体化结构，故障率低；

　　Ø 占地小，节省系统投资；

　　Ø 采用与普通消弧装置截然不同的消弧原理，消弧彻底；

　　Ø 本装置可根据故障情况自行复位，自动运行；

　　Ø 可取代PT柜、消弧线圈、避雷器、消弧柜、聚优柜等保护设备。

　　Ø 多台装置协调工作，柜体间通过总线通讯，方便用户查找故障线路。

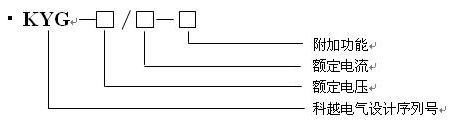

　　四、 型号说明

　　额定电压：装置的额定电压等于系统的额定电压

　　额定电流：装置的额定电流不小于系统的最大对地电容电流

　　附加功能：X---小电流选线功能

　　如：KYG-10/63-X

　　额定电压10kV，额定电流63A，附加小电流选线装置。

　　五、 一次原理图

　　六、 技术参数

　　Ø 系统电压：6kV、10kV、35kV、66kV

　　Ø 电流范围：500A 及以下

　　Ø 额定频率：50Hz

　　Ø 装置耐压：按照GB执行

　　Ø 温升限值：100K

　　Ø 防护等级：IP4X

　　Ø 泄漏比距：2.5cm/kv

　　Ø 安装方式：户内

　　Ø 工作电压：交流220V，允许偏差－20%～＋15% 直流：220V/110V±10%

　　Ø 功率损耗：<10W

　　Ø 电容电流测量误差：<2%

　　Ø 单相接地故障时残流≤5A

　　Ø 装置响应时间： <1ms

　　Ø 残流稳定时间： <10ms

　　Ø 选配小电流接地选线路数： 最大48路

　　Ø 通讯接口：RS-232/RS-485

　　Ø 通讯规约：内置CDT、ISA、MODBUS等

　　七、 结构尺寸：

　　该装置采用柜体结构，柜型、尺寸、颜色、母线进出方式等与同批开关柜相同，10kV系统能够采用KYN28、XGN、GG1A等各种柜型；35kV按照同批开关柜柜型设计。具体实施时可以根据现场空间或用户要求,协商后特殊设计。

　　八、 使用环境

　　1、 环境温度：-40℃～+60℃。

　　2、 海拔高度：小于2000m。

　　3、 额定频率：48Hz～62Hz。

　　4、 周围不得有腐蚀性烟气、蒸汽、灰尘、盐雾等污染。

　　九、 包装、运输、储存

　　1、 建议采用木箱包装，柜体底座应固定在包装箱底板上。

　　2、 建议不要长距离在三级以下公路运输，必要时可以拆散包装。

　　3、 不宜长期在户外储存，长时间不用时，应储存在干燥、通风的户内仓库中。

　　十、 安装、调试、维护

　　1、 本公司负责根据用户要求进行图纸设计及参数选择，由本公司技术人员负责组装与测试，设备组装完毕后，如用户需要，本公司提供现场安装及调试服务，用户提供必要的协助。

　　2、 设备正常工作时不需要维护和修理，每次故障以后应进行常规的检查，主要包括：查看电子开关触头是否良好、非线性限压电阻以及综合控制器是否损坏，熔断器是否正常、并清除设备内的尘埃和金属粒子。

　　3、 用户在遵守保管及使用规则的情况下，从安装之日起2年内，或从发货之日起不超过2年半的期限内，产品由于质量原因而发生损坏和不能正常工作，本公司负责无偿为用户更换或维修。

　　4、 本公司负责提供备用件。

　　十一、 定货须知

　　1、 用户应根据被保护设备的性质，参照本说明书提供的型号说明，确定所订产品型号；也可以将被保护设备的技术参数提供给我公司，由我公司代为选择。

　　2、 如果为特定产品，请事先说明，并提供所要求的技术条件。

　　3、 如果需要额外附件或备件，请在定货时注明数量及种类。

　　4、 产品自发货之日起，两年内因质量问题发生损坏，我公司负责修理或更换。
