　　☆应用范围

　　该产品采用大屏幕彩屏液晶显示，是用于3~35KV三相非直接接地电力系统中各类过电压的一套组合保护装置。

　　☆功能概述

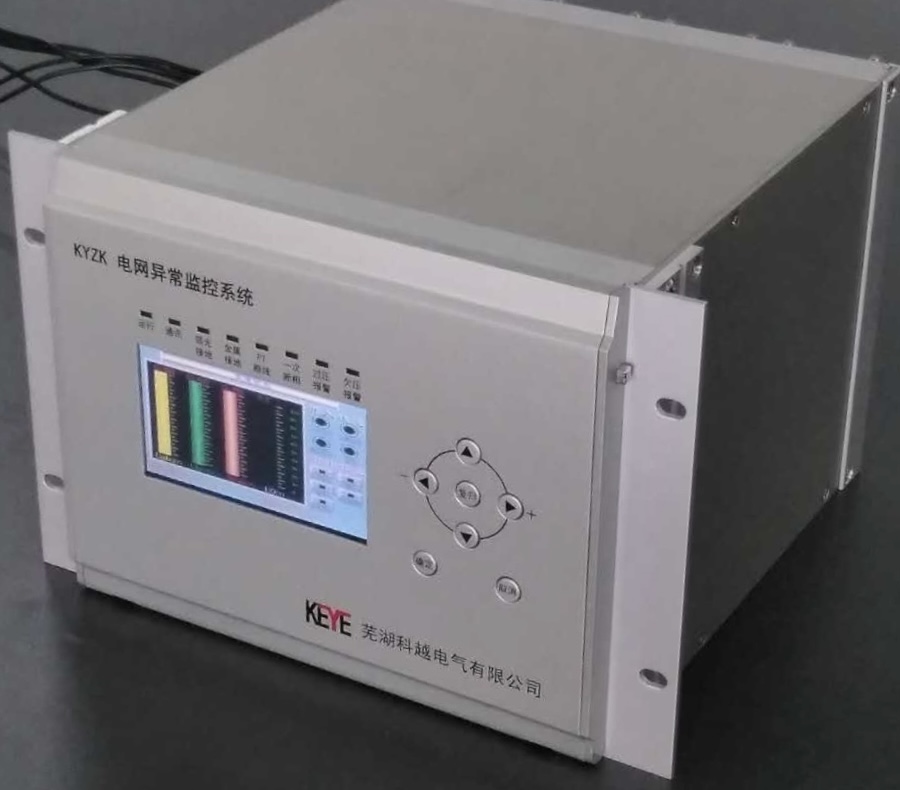

　　该监控系统采用4.3寸彩屏液晶显示器，窗口式界面、图标式中文菜单，棒图、状态图显示方式，画面鲜明、生动。可消除间歇性弧光接地，抑制谐振过电压，限制雷电过电压和操作过电压，减少避雷器及过压保护装置的损坏，同时可测量三相电压、三相电流、零序电压、零序电流、有功功率、无功功率、功率因数、有功电能、无功电能、分时段电能等参数，具有事件记录功能和声音报警功能，强大的通讯功能实现对电力设备运行状况的实时监控。

　　☆主要技术指标

　　▲输入电压：三相电压、零序电压，额定值57.7V

　　▲输入电流：三相电流、零序电流，额定值5A

　　▲测量精度：电流和电压±0.5%，频率：±0.1Hz，其它参数：±1%

　　▲开关量输入：4路，无源节点

　　▲控制输出：5路，作为分相控制和报警，容量AC220V 3A，常开、无源节点

　　▲工作电源：AC/DC 85V~260V

　　▲功 耗：<5W

　　▲电磁环境：低于工业三级

　　▲使用环境：温度-20～50℃ 相对湿度≤93%RH

　　▲外形尺寸：270mmx177mmx252mm(长x高x深)

　　☆型号说明

　　☆使用说明

　　1、安装

　　该产品采用嵌入式安装，

　　开孔尺寸235mm×177mm（长X高）。

　　2、端子接线图见下图：

　　☆功能说明

　　该系统通过采集系统的电压信号，对三相电压、零序电压进行计算，判断系统发生故障的属性及相别，根据过电压性质以及故障属性作出相应处理。每种保护均具有投退功能，用户不使用该项保护功能时可设置为保护退。

　　1、测量功能：可测量三相电压、三相电流、零序电压、零序电流、单相有功功率、单相无功功率、单相功率因数、合相有功功率、合相无功功率、合相功率因数、输入有功电能、输入无功电能、开关量状态等。可记录8次故障信息，包括故障发生的日期、时间、故障类型、故障相别。

　　电能说明

　　①有功电能：Ep+,Ep- (正向与反向有功电能)；

　　②无功电能：Eq+,Eq- (正向与反向无功电能)；

　　③分时段电能计量：Ep1+~Ep8+,每24小时最多能够分为8个时段进行电能计量考核；用户可自行设置八个时间段的起始时间和终止时间，且设置范围为0000~2400，即用四个数字表示时、分，如1835，表示18点35分，起始时间段数值须小于终止时间段数值；

　　④所计量电能为二次侧电能，实际一次侧电能 = 二次侧电能*PT*CT；

　　⑤电能可操作菜单手动清零，当电能累计到十万度时也会自动清零；

　　⑥通讯采用RS485接口，MODBUS-RTU通讯协议，详见通讯协议及地址表。

　　2、保护功能：包括弧光接地、金属接地、PT断线、一次断线、过电压、欠电压等，当发生故障时，输出继电器动作并做事件记录，同时系统状态条会有提示。若故障条件已消除，按“复归”按键可解除当前报警状态。

　　☆注意事项

　　1、特别注意，耐压试验时必须将电压互感器从装置中脱开，不允许带电压互感器进行耐压试验。

　　2、对二次控制系统进行模拟试验时，必须将电压互感器二次信号线从仪表室接线端子上脱开，将对应的模拟信号线接入。不允许在电压互感器二次回路没有脱开时输入模拟信号。

　　3、使用环境条件

　　1）、环境温度不高于+60℃，不低于-40℃；

　　2）、海拔不超过2000m；

　　3）、运行中的工作电压、工作电流均不超过装置的额定值；

　　4）、户内使用；

　　5）、相对湿度：日平均值不大于95%，月平均值不大于90%；

　　6）、地震烈度不超过8度；

　　7）、周围不得有粉尘、煤气、烟气等具有爆炸性混合物。

　　☆产品订购

　　用户根据需求，须在订货单中注明以下事项：

　　1、产品规格、数量；

　　2、收货单位、邮编、详细地址、收货人及其联系电话；

　　3、货运方式：邮件、铁路、空运和到站名称；

　　4、为贵方开具增值税票所须填写项
