发布时间：2021-11-23　　　　

　　☆应用范围

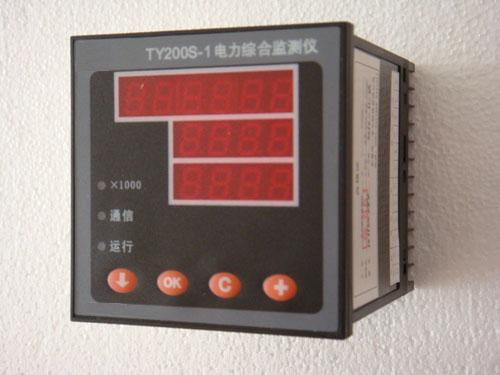

　　该产品采用液晶或LED数码显示，适用于交流50HZ、AC380V～35kV电压等级、6000A以下电流等级的配电系统。作为一种智能化、数字化的前端采集元件，广泛应用于电力系统、工矿企业、智能大厦等的电力监控系统中。

　　☆功能说明

　　该产品能同时测量三相电压、电流、有功功率、无功功率、视在功率、功率因数、频率、电能等电量，能够实时检测开关量输入状态，具有远程、就地分合闸控制功能，RS485网络通讯功能，采用MODBUS-RTU通讯协议，具有过压报警和过流报警功能，八时段分时电能功能。

　　☆主要技术指标

　　▲输入电压：AC100V、220V、380V，允许+20%的超限

　　▲输入电流：1A、5A，允许+20%的超限

　　▲测量精度：电流和电压±0.5%，频率：±0.1Hz，其它参数：±1%

　　▲开关量输入：4路，无源节点

　　▲控制输出：AC220V 3A，常开、无源节点，输出为脉冲信号

　　▲工作电源：AC/DC 85V~260V

　　▲功 耗：<5W

　　▲电磁环境：低于工业三级

　　▲使用环境：温度-20～50℃ 相对湿度≤93%RH

　　▲外形尺寸：96mmx96mmx110mm(长x高x深)

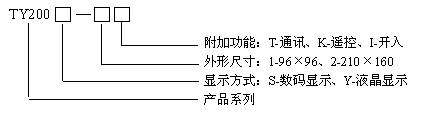

　　型号说明

　　☆使用说明

　　1、安装

　　该产品采用嵌入式安装，开孔尺寸93mm×93mm。

　　2、端子图

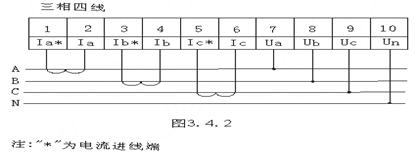

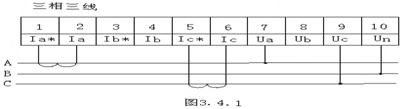

　　3、接线方式：本装置的信号接线方式分三相三线和三相四线两种，用户需根据实际需要来设定装置的接线方式 ，见图3.4.1和3.4.2，缺省接线方式为三相四线。要确保输入电压与输入电流接线正确，即相线和相序一致，否则测量值会出现数值和符号错误，导致电能测量不准确。

　　4、电能说明

　　①有功电能：Ep+,Ep-(Ep0,Ep1) (正向与反向有功电能)；

　　②无功电能：Eq+,Eq-(Eq0,Eq1) (正向与反向无功电能)；

　　③分时段电能计量：Ep1+~Ep8+,每24小时最多能够分为8个时段进行电能计量考核；

　　④所计量电能为二次侧电能，实际一次侧电能 = 二次侧电能*PT*CT；

　　⑤电能可操作菜单手动清零，当电能累计到十万度时也会自动清零。

　　5、通讯说明

　　通讯采用RS485接口，MODBUS-RTU通讯协议，详见通讯协议及地址表。

　　6、其他

　　①三相四线方式下，可显示单相的有功功率、无功功率、视在功率值及三相和；三相三线方式下，由于B相电流未接入仪表，仅显示有功功率、无功功率、视在功率值的三相和；

　　②遥控输出节点为脉冲信号，用来驱动断路器分合闸，脉冲宽度用户可自行调制；

　　③标准额定输入相电压为小于220V，高压系统中使用时应使用外部PT；

　　标准额定输入电流为1A、5A，大于5A的情况应使用外部CT；

　　④对于八时段分时电能，用户可自行设置八个时间段的起始时间和终止时间，且设置范围为0000~2400，即用四个数字表示时、分，如1835，表示18点35分，起始时间段数值须小于终止时间段数值；

　　⑤对于数码管显示方式的监测仪，电压、有功功率、无功功率、视在功率通常是以伏、千瓦、千乏、千伏安为数值显示单位，当x1000指示灯点亮时，则是以千伏、兆瓦、兆乏、兆伏安为数值显示单位；

　　⑥当发生过压、过流时，报警指示灯点亮，过压以电压超过额定电压值的10%以上为报警限，过流以电流超过额定电流值的10%以上为报警限。

　　☆产品订购

　　用户根据需求，须在订货单中注明以下事项：

　　1、产品规格、数量；

　　2、收货单位、邮编、详细地址、收货人及其联系电话；

　　3、货运方式：邮件、铁路、空运和到站名称；

　　4、为贵方开具增值税票所须填写项；
