　　1. 使用范围

　　我公司生产的SSC系列电机软启动控制器，主要控制对象为380V低压大功率电动机；660V、1140V矿用电动机；3KV、6KV、10KV高压电动机，配合不同电压等级的可控硅实现起动过程可控目的，控制方法可以选择为电压斜坡控制、电流限制控制、及斜坡加电流限制控制等，以满足不同工况要求。本装置用户可以根据需要选择不同的配置，如增加本安控制，通讯要求，软停功能，电机保护功能等。

　　2、 产品功能

　　采用先进的专业单片机数字控制技术实现电机的软起动，功能完善，运行可靠。

　　多种起动控制方式，适应不同的工况要求。

　　控制电机起动平滑，减少起动电流，避免起动速度和转距的冲击。

　　起动电流可控，由于减少了各种冲击，可以延长设备的使用寿命。

　　软起动、软停止可选。

　　根据负载特点，设计有突跳起动脉冲控制，以利于重载时的起动控制。

　　保护功能齐全，并可根据用户或实际情况屏蔽故障。

　　3、 产品特点

　　闭环、单电流环、直接斜坡等多种启动控制方式，满足多种场合的需要。

　　高可靠性及抗干扰性能，仪器的输入、输出与微处理器之间采用了光电隔离技术。

　　使用开关稳压电源供电，具有极大的电压适应性和电源抗干扰能力

　　内置EPROM，可以存储各种现场的参数，掉电不丢失信息

　　具有很宽的参数调整范围

　　采用ＲS485串口通讯（选项）

　　本安控制（选项）

　　软停（选项）

　　电机保护（选项）

　　采用３个按键完成全部操作，便于维护

　　采用国际通用卡入式结构设计，安装、维修、更换简单方便

　　4、 设计理念

　　硬件结构集成化：将以前体积很大的同步采样，触发控制等电路大幅集成化，减少体积，由于采用了更加先进的电路，系统稳定性大幅提高。

　　硬件电位器全部取消：以前各种模拟电路需要众多的电位器用于调整，不仅给调试带来困难，而且电位器的飘移常引起各种误差，本控制器采用工业级的优秀集成电路，利用先进控制器的强大功能，将需要调节的参数全部用数字方式实现。大大简化硬件结构，提高性能。

　　各种功能模块化：便于用户根据需要选择不同的选项，以利于节约成本。

　　内外系统电源分开化：减少外界干扰对内部系统的干扰。

　　CPU的选用专业化：采用电机可控硅调节专用的CPU。

　　5、 技术指标

　　运行方式：闭环、单电流环、直接斜坡等

　　电流信号：电流互感器二次侧0~0.1A（交流）两路

　　额定电压：380V、660V、1140V、3 kV、6 kV、10 kV

　　启动电流：2IN～6IN 任意可调

　　启动时间：≯2min 任意可调

　　启动电压：0～90％ 任意可调

　　启动加速度：0.1m～0.3m/S2

　　通讯方式：RS485/CAN，多级联动同步运行

　　工作制：软启动断续，控制系统连续；

　　冷却方式：自然风冷

　　控制电压：85~260Vac，50~60Hz

　　输出：继电器输出（常开）

　　绝缘强度：≥20MΩ

　　功耗：≤20W

　　使用环境：温度-10~50℃、相对湿度≤85％，无腐蚀无导电尘埃

　　启动器外型尺寸：220×160×70 mm

　　重量：1kg

　　6、 型号说明

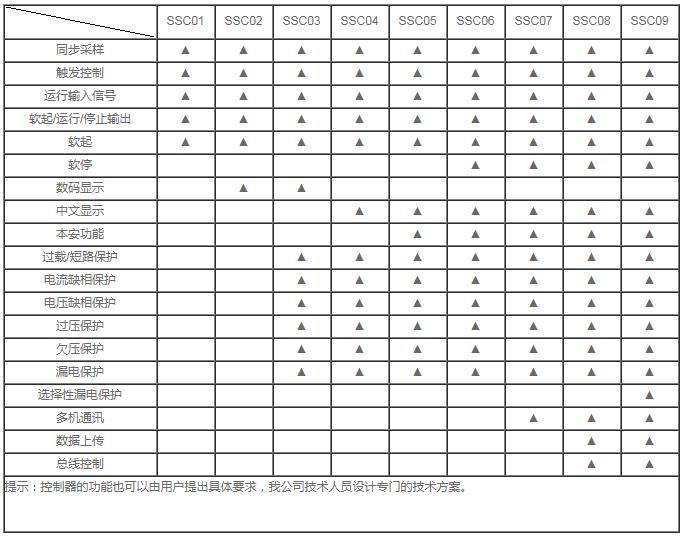

　　7、 产品选型一览表

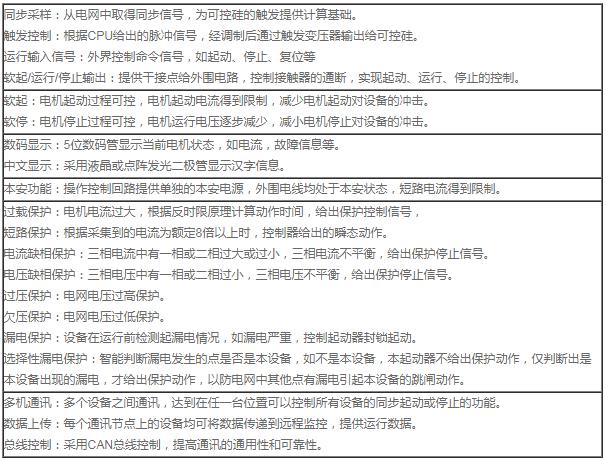

　　8.功能注释

　　9.一款典型的SSC07型控制器的控制面板及接线端子图

　　显示面板(直径92mm)

　　控制器接线端子图

　　典型应用的二次原理图

　　订货须知

　　订购产品的型号、规格、数量；

　　电机的功率、电压、电流；

　　使用设备的名称及工作制要求；

　　特出要求请在订货时提出
