　　☆应用范围

　　该装置适用于频率50Hz，额定电流小于等于630A、660VAC电压等级以下的三相异步电动机回路。对电动机实现就地/远程监控与保护。

　　☆功能说明

　　a）可代替电流表、电压表、显示灯、按钮、时间继电器、热继电器以及减少二次线路导线；

　　b）测量功能:可检测电动机回路的三相电流、一路线电压、接地/漏电电流、电网频率等参量；

　　c）监控功能:可监控电动机回路的运行状态，设置保护投退、保护整定值、保护方式、动作时间；实现电动机的直接、可逆、星三角等方式的起动；

　　d）保护功能:对电动机接地/漏电、堵转、热过载、三相电流不平衡、过压、欠压、轻载等故障具有保护功能，保护可选择报警或停车；具有LED指示灯提示当前时刻保护功能是否处于激活状态即保护预警功能；外部故障联锁功能；

　　e）上电自起动功能：实现掉电后再次上电时电机自动起动或恢复掉电之前电机状态，可选择设置功能投退、起动模式、起动延时时间；

　　f）变送输出功能：可选择将IA、IB、IC、Uac以4~20mA电流形式变送输出；

　　g）通信功能: RS485物理接口，遵循MODBUS-RTU通信协议；

　　h)故障记录功能：可记录3次故障停车原因及故障发生的时刻，可记录装置的连续工作时间以及电动机的累计运行时间等。

　　☆主要技术指标

　　▲工作电源：AC/DC 85V~260V

　　▲电流等级：5A、25A、100A、200A、630A

　　▲测量精度：±1%

　　▲开关量输入：7路，无源节点

　　▲控制输出：4路，AC220V 3A，常开、无源节点

　　▲显示方式：中文液晶

　　▲电磁环境：低于工业三级

　　▲使用环境：温度-20～50℃ 相对湿度≤93%RH

　　☆型号说明

　　☆操作说明

　　a）LED指示：显示装置运行、通讯、保护、停车以及报警状态。运行指示灯指示装置本身的运行状态，停车指示灯可反映电机的运行或停车状态。当内部保护被激活时预警指示灯亮，故障报警或故障停车时报警指示灯亮。

　　b）按键：起、停键：由起动A、起动B、停车键构成。直接起动和星三角起动时，起动B键闲置；可逆起动时，起动A代表正向起动键，起动B代表反向起动键。停车键用于紧急停车。

　　参数设置键：由上翻、下翻、+键、返回、确定键组成，实现参数设置。

　　c） LCD显示：122 X 32液晶显示器以汉字或字符形式显示测量值，指示故障状态，参数设定时的菜单及故障信息等。

　　☆端子功能说明

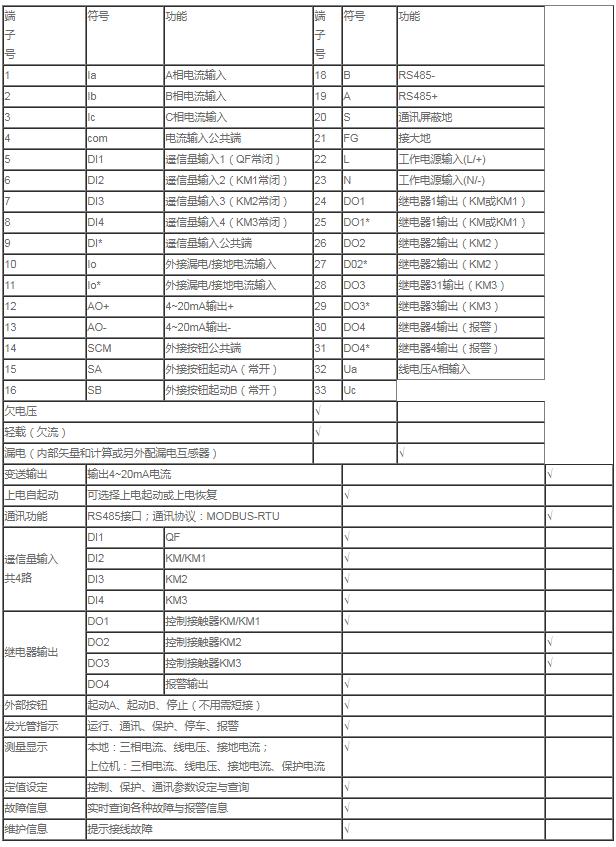

　　注：1、接地保护采用内部矢量和计算或另外配接地漏电互感器。2、外接按钮不用时，应将停止按钮短接。3、遥信量输入、继电器输出可根据实际控制对象重新定义。

　　4、保护模式典型接线图

　　☆过载保护

　　过载保护采用反时限保护。16种过载保护反时限曲线（K=0-15）对应1.2 In（额定电流）时的动作时间见下表3；过载电流I的平方与动作时间成反比（I≥1.1 5In判断为过载），过载倍数（N）动作时间关系见图23，图中反应出了反时限特性，坐标参量间距未按实际比例表示。

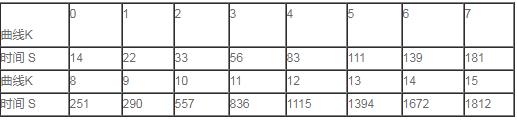

　　表3 1.2In过载反时限曲线的动作时间

　　☆外形尺寸、安装尺寸

　　该装置采用嵌入式安装。

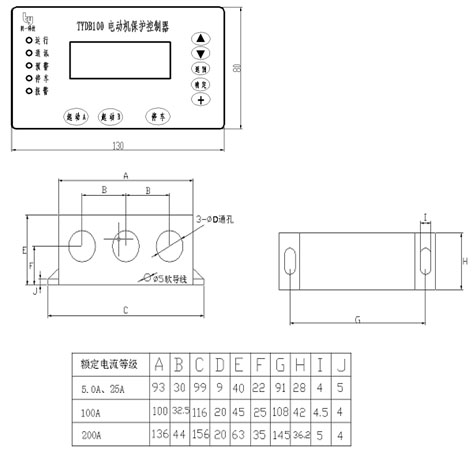

　　外形尺寸图如下左图(长X宽X深：130X80X133)，

　　开孔尺寸图如下右图（长X宽：120X70）：

　　☆配套电流互感器

　　配套5A-200A电流等级配套电流互感器见下图。

　　☆常见问题

　　1）装置起动时屏幕显示“接线故障”，请检查接线是否正确、接触器工作是否正常。

　　2）装置运行时发生故障停车，在“运行菜单”中可以查看故障类型，在“信息查询---故障查询”中可查看故障类型、故障时电流电压与额定值的比值以及故障发生100毫秒后的接触器状态。此时按“停车”键装置自动复位。

　　3）起、停操作功能远程/本地是互锁的。远程控制时，本机按键及外部按钮功能失效；本地控制时，远程起、停操作功能失效。

　　5）在起动过程中，只起用堵转、过电压保护功能。在星三角单元中，转换时间不能小于起动时间，若小于，则程序自动将转换时间等于起动时间。

　　6）不用外部按钮时，停止按钮端子与公共端短接；若起用外部按钮，操作按钮时应有一定的持续时间。

　　7）严禁装置运行时插、拔接线端子。特别是序号1～4接线端子，因为测量、保护用电流互感器与装置分体，若运行时拔掉接线端子，造成电流互感器断路，产生的高电压一方面有可能对人体造成伤害，另一方面会损坏装置。

　　☆订购须知

　　请说明保护器的电流等级，或保护电动机的额定功率；

　　所用电流互感器为我公司配套电流互感器，随保护器一起发送给客户；

　　如需通讯功能、变送输出功能，订购时需说明；

　　收货单位、邮编、详细地址、收货人及其联系电话；

　　为贵方开具增值税票所须填写项。
